常见的铆接螺钉螺母有哪些?

发布日期:2022-07-14阅读量:27
  • 0
  • 常见的铆接螺钉螺母有哪些?

    钣金是现代工业中的重要组成部分,钣金具有重量轻、强度高、导电(能够用于电磁屏蔽)、成本低、大规模量产性能好等特点,在电子电器、通信、汽车工业、医疗器械等领域得到了广泛应用,而钣金的连接除了焊接外应用较多的就是铆接了,铆接又分为可拆卸式铆接以及不可拆卸式铆接,可拆卸式铆接需要在金属板材上开底孔在进行压铆或拉铆处理,这样就可以利用螺钉将两块金属板材进行连接。

    以下为几种常见的铆接形式对应的相关参数:

    1、压铆螺母

    压铆螺母又叫铆螺母,自扣紧螺母,是应用于薄板或钣金上的一种螺母,外形呈圆形,一端带有压花齿及导向槽。其原理是通过压花齿压入钣金的预置孔位,一般而言预置孔的孔径略小于压铆螺母的压花齿,通过压力使压铆螺母的花齿挤入板内使预置孔的的周边产生塑性变形,变形物被挤入导向槽,从而产生锁紧的效果。

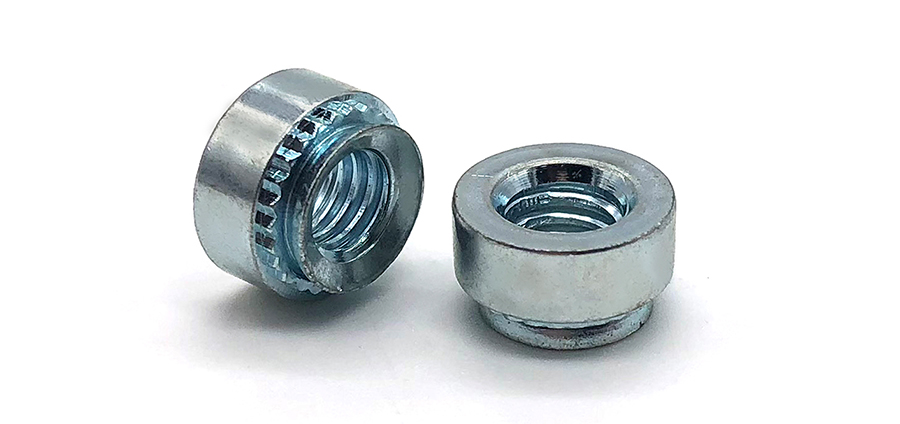

    压铆螺母

    压铆螺母过程如下图:

    压铆螺母

    2、压铆螺母柱

    压铆螺母柱的原理和压铆螺母基本一致、

    压铆螺母柱

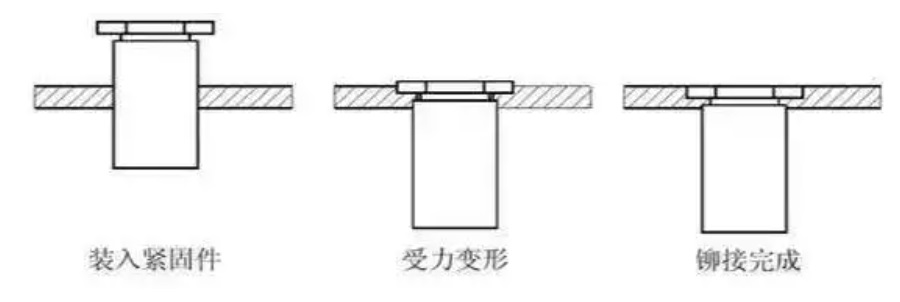

    压铆螺母柱压铆过程如下图:

    压铆螺母柱过程

    3、压铆螺钉

    是应用于薄板或钣金上的一种新型紧固件。其原理是通过压花齿压入钣金的预置孔中,一般的预置孔的孔径略小于压铆螺钉的压入外径,通过压力使压铆螺钉的外径压入板内使导致孔的的周边产生塑性变形,变形物被挤入导向槽,从而产生锁紧的效果。

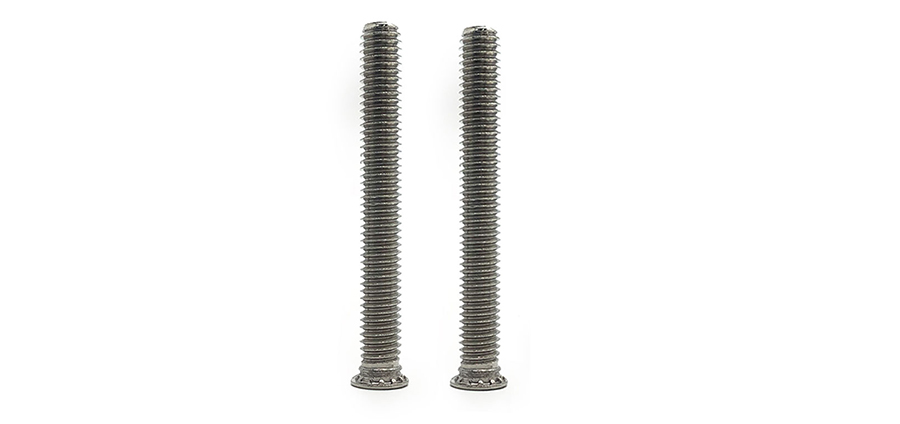

    压铆螺丝

    压铆过程类似于压铆螺母的过程。


    4、拉铆螺母

    拉铆是指在铆接过程中,铆接件在外界拉力的作用下,发生塑性变形,其变形的位置通常在专门设计的部位,靠变形部位夹紧基材来实现可靠的连接。常用的拉铆螺母就是采用此种铆接型式实现与基材的连接的。拉铆使用专用的铆枪进行铆接,多用在安装空间较小,无法使用通用铆接工装的情况。

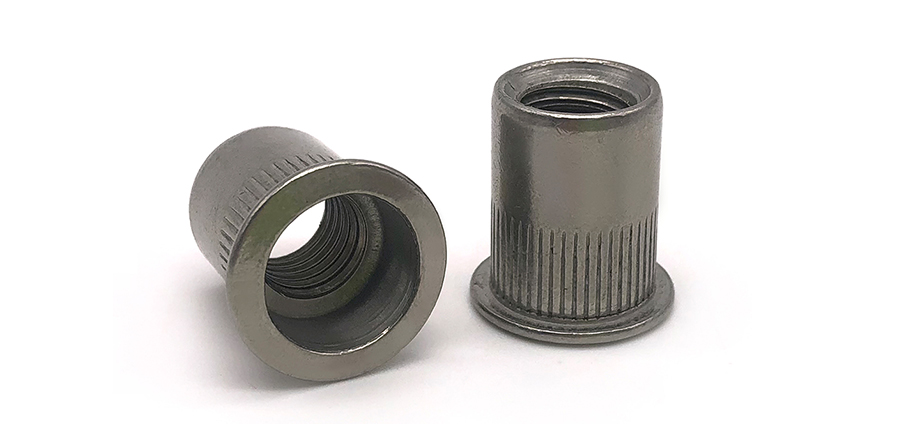

    拉铆螺母

    铆接过程如下图:

    拉铆螺母过程
