你知道几种螺纹分类?

发布日期:2022-03-23阅读量:46
  • 0
  • 依螺纹用途不同可分为:


    1.国际公制标准螺纹

    我国国家标准 CNS 采用之螺纹。牙顶为平面,易于车削,牙底则为圆弧形,以增加螺纹强度。螺纹角为60度,规格以M表示。公制螺纹可分粗牙及细牙二种。表示法如 M8x1.25。(M:代号、8:公 称直径、1.25:螺距)。

    沃耳特五金螺丝螺纹

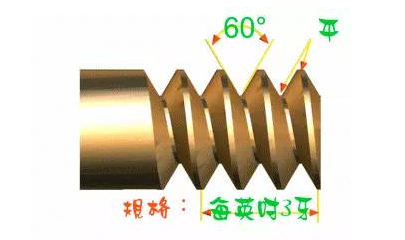

    2.美国标准螺纹

    螺纹顶部与根部皆为平面,强度较佳。螺纹角亦为 60 度,规格以 每英寸有几牙表示。此种螺纹可分为粗牙(NC);细牙(NF);特细牙(NEF)三级。表示法如 1/2-10NC。(1/2:外径;10:每寸牙数;NC代号)。

    沃耳特五金螺丝螺纹

    3.统一标准螺纹

    由美国、英国、加拿大三国共同制订,为目前常用之英制螺纹。螺纹角亦为 60 度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC);细牙(UNF);特细牙(UNEF)。表示法如 1/2-10UNC。(1/2:外径;10:每寸牙数;UNC 代号)


    4.V形螺纹

    顶部与根部均成尖状,强度较弱,亦坏不常使用。螺纹角为 60 度。

    沃耳特五金螺丝螺纹

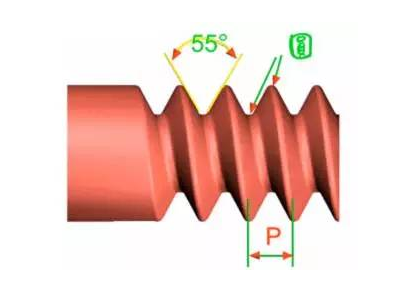

    5.惠式螺纹

    英国国家标准采用之螺纹。螺纹角为 55 度,表示符号为“W”。适用于滚压法制造。表示法如 W1/2-10。(1/2:外径;10:每寸牙数;W 代号)。

    沃耳特五金螺丝螺纹

    6.圆螺纹

    为德国 DIN 所定之标准螺纹。适用于灯泡、橡皮管之连接。表示符号为“Rd”。

    沃耳特五金螺丝螺纹

    7.管用螺纹

    为防止泄漏用的螺纹,经常用于气体或液体之管件连结。螺纹角为 55 度,可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为“N.P.T.”,其锥度为 1:16,即每尺 3/4 寸。

    沃耳特五金螺丝螺纹

    8.方螺纹

    传动效率大,仅次于滚珠螺纹,而磨损后无法用螺帽调整,为其缺点。一般用于虎钳之螺杆及起重机之螺纹。

    沃耳特五金螺丝螺纹

    9.梯形螺纹

    又称爱克姆螺纹。传动效率较方螺纹稍小,但磨损后可用螺帽调 整。公制之螺纹角为 30 度、英制之螺纹角为 29 度。一般用于车床 之导螺杆。表示符号为“Tr”。

    沃耳特五金螺丝螺纹

    10.锯齿形螺纹

    又称斜方螺纹,只适于单方向传动。如螺旋千斤顶、加压机等。表示符号为”Bu”。

    沃耳特五金螺丝螺纹

    11.滚珠螺纹

    为传动效率较好之螺纹,其制造困难,成本极高,乃用于精密之机械上。如数控机床用滚珠丝杠。


    沃耳特五金螺丝螺纹

    图片是将驱动电动机所输出的旋转运动转换成刀架在纵、横方向上直线运动的运动副。构成螺旋传动机构的部件,一般为滚珠丝杠副,如图所示。

    沃耳特五金螺丝螺纹

    12.英制螺纹

    英制螺纹:英制螺纹之大小,通常以螺纹上每寸长度有若干螺纹数表示,简称为「每寸牙数」,恰等于螺距之倒数。例如每寸 8 牙之螺纹,其螺距为 1/8 寸。


    英制螺纹之表示法如下:

    沃耳特五金螺丝螺纹

    (1)LH 为左螺纹 (RH 为右螺纹,可省略) 。

    (2)2N 双线螺纹。

    (3)5/8 英制螺纹,外径 5/8 ”。

    (4)3 螺栓长度 3” 。

    (5)13 螺纹每寸牙数 13 牙。

    (6)UNC 统一标准螺纹粗牙。

    (7)2 级配合,外螺纹(3:紧配合;2:中配合;1:松配合) A:外螺 纹(可省略) B:内螺纹。
